2020年行业单招汽车运用与维修技术专业技能考试大纲
2020-09-21 16:58   审核人:   (访问:)

2020年湖北省普通高等学校招收交通运输行业从业人员单独招生考试

汽车运用与维修技术专业技能考试大纲

(湖北交通职业技术学院制定)

一、考试性质

2020年湖北省普通高等学校招收中等职业学校毕业生单独招生考试,汽车维修类技能考试(含专业知识、技能操作考试),是面向中等职业学校(包括中等专业学校、职业高中、技工学校和成人中专)相关专业毕业生的选拔性考试,汽车维修类技能考试的专业知识、技能操作考试,应当具有一定的信度、效度和必要的区分度。

二、考试依据

(一)依据《国家职业技能标准》(人社厅发﹝200966号),人力资源和社会保障部办公厅,2009525日公布施行。

1.职业(工种)名称: 汽车修理工

1)职业定义:使用工、夹、量具,仪器仪表及检修设备进行汽车的维护、修理和调试的人员。

2)职业等级:初级(国家职业资格五级),职业编码:6-06-01-02

3)职业能力特征:具有一定的钳工基本知识汽车常用材料机械识图电工基本知识汽车构造汽车电气设备与电子控制装置应用知识,手指、手背灵活、动作协调。

2. 职业(工种)名称:汽车检测员

1)职业定义:在汽车维修、保养过程中实施检测和检修汽车技术状况的人员。

2)职业等级:初级(国家职业资格五级),职业编码:6-26-01-26

3)职业能力特征:具有良好的沟通、协调及执行能力,具有按试验大纲规程进行试验认真填写试验记录单并出具试验报告及时保养检修车辆的能力,手指、手背灵活、动作协调。

(二)参照中华人民共和国教育部《中等职业学校专业教学标准(试行)》(教职成厅函(2014)18号),2014年4月30日日发布。

1. 中等职业学校汽车制造与检修教学大纲

2. 中等职业学校汽车发动机构造与维修教学大纲

3. 中等职业学校汽车底盘构造与维修教学大纲

4. 中等职业学校汽车电器设备教学大纲

三、考试方法

汽车类技能考试主要包括专业知识考试、技能操作考试两个组成部分。

技能考试总分490 分,其中专业知识考试100 分,技能操作考试390 分。

四、考试内容与评分办法

以形成的中职毕业生从业能力为立足点,实现技能考试内容与中职毕业生从业技能的需要相互兼容,在识记、理解、运用、综合运用各个层面,充分融合专业知识和技能操作的职业技能要素,合理运用专业知识考试、技能操作测量手段,将专业知识融入技能操作考试内容,将技能操作融入专业知识考试内容。

第一部分  专业知识考试内容与评分办法

一、汽车机械基础

1 汽车机械基础模块

序号

检测项目

主要知识技能点

1

机械识图

1. 熟悉制图的国家标准;

2.了解三视图的形成、投影规律及各视图之间的对应关系;

3.能够识读基本形体、组合体的三视图;

4.能够识读表达零件的基本视图、剖视图、断面图、其他表达方式;

5.熟悉标准件和常用件的表达方式;

6.熟悉零件图、装配图中技术要求的含义,并能够识读零件图和装配图;

7.能够使用测量工具测量零部件的尺寸,并能计算零部件的形位公差。

2

机械原理和机械零件

1.了解静力学和材料力学的基本原理及概念。

2.熟悉常用轴的种类和应用特点了解各类轴的结构

3.了解滑动轴承、滚动轴承的结构类型应用点及其选用

4.了解联轴器离合器万向节和制动器的类型结构原理和应用特点

5.知道键连接销连接螺纹连接的类型应用特点和选用方法

6.了解普通螺纹的主要参数以及螺纹连接的基本形式和防松装置

7.了解平面四杆机构运动原理

8.了解凸轮机构的组成、类型和应用特点;

9.了解带传动的类型、传动特点、应用、张紧装置;

10.了解链传动的组成、特点,知道链传动的布置方式和张紧方法;

11.了解齿轮传动的特点、类型;

3

液压与气压传动

1.了解液压与气压传动的工作理及组成

2.认识+液压与气压传动元件图形符号及特点

3.了解常见的液压气压基本回路并能对其进行分析。

二、汽车发动机结构与维修

2  汽车发动机结构与维修模块

序号

检测项目

主要知识技能点

1

发动机总体构造

1.能正确描述发动机的作用;

2.能简单叙述发动机常用术语的定义;

3.能简单叙述发动机基本工作原理。

2

曲柄连杆机构的构造

1.能正确描述曲柄连杆机构的组成;

2.能正确描述曲柄连杆机构各主要零部件的构造和装配连接关系;

3.能正确描述曲柄连杆机构的装配要求与调整方法。

3

汽油机燃料供给系构造与拆装

1.能简单叙述汽油机可燃混合气的形成方法;

2.能简单叙述电控汽油发动机的基本组成和工作原理;

3.能简单描述电控汽油发动机各传感器、执行器的作用、工作原理和安装部位。

4

润滑系构造与拆装

1.能简单叙述典型发动机的润滑路线和润滑方式;

2.能正确描述润滑系的组成及主要零部件的构造和作用。

5

冷却系构造与拆装

1.能简单叙述水冷系的循环路线和控制水温的方法;

2.能正确描述水冷系的组成、主要部件的构造和作用。

三、汽车底盘构造与维修

3   汽车底盘构造及维修模块

序号

项目

主要知识技能点

1

汽车底盘总体构造

1.了解汽车底盘的总体构造;

2.熟悉底盘各系统的功能。

2

传动系

1.重点掌握传动系的组成及功用;

2.了解离合器的分类及功用;

3.了解齿轮变速器的基本结构、AT自动变速器的基本结构和原理;

4.了解主减速器及差速器的基本结构、分类和功用。

3

转向系

1.掌握转向系的功用;

2.了解转向系的类型及常用主要术语;

3.了解转向系的组成及工作原理。

4

制动系

1.掌握制动系的组成及工作原理;

2.了解液压制动回路主要部件的结构及工作过程;

3.了解驻车制动系统的结构及工作原理;

4.了解ABS的作用及工作原理。

5

行驶系

1.了解行驶系的功用;

2.了解行驶系的结构及工作原理;

3.了解悬架的种类及作用。

四、汽车电器设备

4汽车电器设备模块

序号

项目

主要知识技能点

1

汽车电器元件

的认知

1.了解汽车电气设备的组成和电器元件的基本结构;

2.能够用万用表准确测量电阻、电压、电流等参数。

2

汽车电源系统

1.熟悉汽车电源系统的组成和特点;

2.了解交流发电机的构造和工作原理;

3.会进行蓄电池的使用和维护。

3

起动系统

1.了解起动系统的功用、组成和工作原理;

2.掌握起动机的结构和工作原理;

3.了解起动机电磁开关的控制原理和控制电路;

4

照明与信号系统

1.熟悉前照灯的作用、分类和防眩措施;

2.了解信号系统的功用、结构和工作过程;

3.会进行前照灯的检验与调整。

5

仪表与报警系统

1.了解组合仪表的优越性;

2.熟悉机油压力表、冷却液温度表、燃油表的功用和结构原理;

3.了解报警系统的组成和工作原理

五、试卷结构、答题要求、评分办法

专业知识考试题型:单选题40分,多选题20分,判断题12分,填空题10分,简答题18分。

专业知识考试各模块对应小题数及相应分值如表5所示。

5 考试中各模块对应小题数及相应分值分配表

序号

内容模块

小题分

小题数

模块分值

考核方式

1

汽车机械基础

2

5

10

单选题

汽车机械基础

4

3

12

多选题

汽车机械基础

1

2

2

判断题

汽车机械基础

1

4

4

填空题

小        计

14

28

2

汽车发动机构造与维修

2

6

12

单选题

汽车发动机构造与维修

4

2

8

多选题

汽车发动机构造与维修

1

3

3

判断题

汽车发动机构造与维修

1

4

4

填空题

汽车发动机构造与维修

3

3

9

简答题

小        计

18

36

3

汽车底盘构造与维修

2

5

10

单选题

汽车底盘构造与维修

1

5

5

判断题

汽车底盘构造与维修

1

2

2

填空题

汽车底盘构造与维修

3

1

3

简答题

小        计

13

20

4

汽车电器设备

2

4

8

单选题

汽车电器设备

1

2

2

判断题

汽车电器设备

3

2

6

简答题

小        计

8

16

合        计

53

100

六、题型示例或考试样卷(详见附件1

第二部分  技能操作考试内容与评分办法

一、轴的测量技能操作考试内容

在掌握模块1汽车机械基础内容的基础上,在30分钟内,利用外径千分尺完成曲轴轴颈相关测量工作。操作考试主要内容:曲轴的测量。

二、汽车电器元器件检测技能操作考试内容

在熟悉模块4汽车电器设备内容的基础上,在30分钟内,检测判断继电器功能是否完好,并按要求完成继电器、灯泡线路连接。

三、操作设置、技能要求、评分办法

() 轴的测量(170分)

要求考生在30分钟时间内,利用外径千分尺完成曲轴轴颈的测量工作,计算曲轴主轴颈和连杆轴颈的圆度、圆柱度,以及最大磨损量。其中曲轴测量记录表记录及计算138分,综合操作要求32分。

(二)汽车电器元器件测量(220分)

要求考生在30分钟时间内,完成车用继电器检测,按要求画出继电器、灯泡连接线路图,并完成实物连接。其中车用继电器单项61分,线路连接单项100分,两项综合操作要求59分。

五、技能操作考试样题(详见附件2、附件3)

附件1:专业知识考试样题

附件2轴的测量操作考试样题

附件3汽车电器元器件测量操作考试样题

                                    湖北交通职业技术学院

                             ○二〇年九月


附件1:

2020年湖北省普通高等学校招收交通运输行业从业人员单独招生考试

汽车运用与维修技术专业知识考试样题

姓名:             准考证号:                    评分:

题号

总分

得分

一、单项选择题(每小题给出的备选项中只有一个是符合要求的。每题2分,共40分。)

1.力对物体作用效果可使物体(    )。

A.产生运动 B.产生变形

C.产生应力 D.运动状态发生改变或产生变形

      2.图示为一轴力杆,其中最大的拉力为(      )。

A.12kN B.20kN

C.8kN D.13kN

3.附加摩擦力防松装置包括(    )防松。

A.止动垫圈 B.串联钢丝

C.弹簧垫圈 D.开口销与带槽螺母

4.带传动中带张紧的目的是(    )。

A.消除带的弹性滑动 B.提高带的寿命

C.改变带的运动方向 D.使带具有一定的初拉力

5.三视图中左视图反映物体的(    )

A.长、高     B.长、宽    C.高、宽   D.长、宽、高

6.下列哪一项不是变速器的主要作用?(    )

A.变速  B.将作用在活塞上的力转化为转矩  C.中断动力传动 D.改变行驶方向

7.ABS的作用是:(    )

A.改变行驶方向  B.驻车制动  C.防止车轮抱死  D.控制气门开闭

8.前轮前束可通过改变(   )来调整汽车的?

A.转向横拉杆  B.转向节臂  C.转向器  D.转向主销

9.下列哪个部件是传动系的主要部件?(   )

A.转向节  B.车轮  C.飞轮  D.变速器

10.差速器的主要作用是(   )?

A.切断动力传递  B.减速增矩

C.允许左、右半轴以不同车速旋转  D.改变力的传递方向。

11.按整流器结构分类,下列不属于汽车发电机类型的是(    )。

A.六管交流发电机   B.七管交流发电机

C.八管交流发电机   D.九管交流发电机

12.EGR是(    )。

A.最佳点火提前角   B.废气再循环   C.怠速控制   D.线性控制

13.只有当打开(    )时,后雾灯才能打开。

A.远光灯、近光灯  B.小灯   C.前雾灯   D.远光灯、近光灯或前雾灯

14.汽车信号系统的作用是:通过(    )向其它车辆的司机和行人发出警示、引起注意,确保车辆行驶的安全。

A.信号和灯光  B.声响和报警信号  C.灯光和报警信号  D.声响和灯光

15.压缩比是指气缸(   )容积和(    )的比值。

A.工作----燃烧室       B.总----燃烧室

C.总-----工作          D.燃烧室---工作

16.四冲程发动机在压缩行程时,进气门(    ),排气门(    )。

A.开--开    B.开--关     C.关--开      D.关--关

17.四冲程发动机一个工作循环,曲轴共旋转(    )。

A.四周    B.三周    C.二周     D.一周

18.发动机气缸磨损的检测,主要测量其(      )。

A.直线度和同轴度       B.平行度和平面度

C.垂直度和圆跳动       D.圆度和圆柱度

19.安装曲轴轴瓦时,与曲轴轴瓦座孔的曲率半径相比,曲轴轴瓦的曲率半径(    )。

A.大些    B.小些   C.相等  D.可大可小

20.安装发动机汽缸盖时,拧紧汽缸盖各紧固螺栓时,应该(     )。

A.由内向外,一次性拧紧

B.由内向外,分2-3次,直至达到规定力矩

C.由外向内,一次性拧紧

D.由外向内,分2-3次,直至达到规定力矩

二、多选题(每小题给出的备选项中至少有一个是符合要求的,请选出。每题4分, 共20分,选对部分得2分,多选、错选均不得分。)

1.二力构件平衡时,其所受的两个力    )。
A.大小相等         B.方向相反

C.力的作用线平行   D.力的作用线在同一直线上

2.一张完整的零件图应包括(   )。
A.尺寸    B.技术要求    C.标题栏    D.视图

3.液压传动与气压传动相比,由于液体粘性大,因而具有以下特点(  )。

A.传递动力大    B.工作压力低    C.阻力损失大   D.传递距离远

4.汽油机燃油供给系的组成包括: (      )

A.汽油过滤器    B.汽油泵     C.油管     D.化油器

5.发动机冷却系,为了调节冷却强度,可采用以下措施

A.安装百叶窗,改变通过散热器的空气量

B.对风扇转速进行控制

C.安装节温器,,调节通往散热器冷却液的流量

D.采用转速可变式电动冷却液泵,调节控制冷却液的流量

三、判断题(判断下面各题,正确的打“√”,错误的打“×”。每题1分,共12分。)

1.蜗杆传动的最大特点是结构紧凑、传动比小,主要缺点是效率较低。 (    )

2.气压传动能使气缸实现准确的速度控制和很高的定位精度。        (    )

3.主减速器不仅能减速增矩,还可以改变力的传递方向。(   )

4.非独立悬架一侧车轮的跳动对另一侧车轮不会产生影响。(   )

5.液力变矩器具有减速增矩的作用。(   )

6.汽车前轮先抱死易引起汽车失去转向能力(   )。

7.变速器的单位越高,传动比越大,车速越高。(    )

8.若机油压力表指示的压力值小于98kPa,则可视为机油压力过低。    (    )

9.起动机安装在发动机曲轴前端。(    )

10.四冲程柴油机在进气冲程中,进入气缸的是可燃混合气。(    )

11.活塞行程是指上止点与下止点之间的距离。(     )

12.发动机排量是指所有气缸工作容积容积的总和。(    )

四、填空题(每空1分,共10分。)

1.机械图样中,机件的可见轮廓用粗实线表示,而细虚线则表示

2.主视图的选择原则有:____   ____

3.曲柄连杆机构的主要作用是

4.凸轮轴是汽车上       系统的主要部件;

5.汽油发动机在中等负荷工况时,过量空气系数α值应为

6.汽油机电控燃油中,对喷油量起决定性作用的是         (器件);

7.轮式汽车行驶系一般由      、车桥、       和悬架组成。

五、简答题(每题3分,共18分。)

1.电控汽油发动机主要由哪三部分组成?

2.水冷系的循环路线是怎样的?

3.发动机润滑系中,润滑油的主要流向是什么?

4.转向系的功用和组成有哪些?

5.汽车起动机主要由哪三部分组成?

6.汽车前照灯的照明要求有哪些?


专业知识考试样卷参考答案

一、单选题(每题2分,共40分)

1.D2.B3.C4.D5.C6.B7.C8.A9.D10.C

11.A12.B13.D14.D15.B16.D17.C18.D19.A20.B

二、多选题(每题4分,共20分)

1.ABD;  2.ABCD;  3.AC 4.ABC;  5.ABCD

三、判断题(每题1分,共12分)

1.×; 2.×;3.√;4.×;5.√;6.√;7.×; 8.√;9.×;10.×;11.√;12.√。

四、填空题(每空1分,共10分。)

1. 不可见轮廓

2. 形状特征原则  工作位置原则   加工位置原则

3. 将作用在活塞上的力转化为转矩

4. 配气机构

5. 0.9—1.1

6. 空气流量计

7. 车架  车轮

五、简答题(每题3分,共18分。)

1. 燃油供给系统(1分)、空气供给系统(1分)、微机控制系统(1分)

2. 当发动机的温度不高的时候,水冷系统冷却水走小循环,就是水不通过节温器和散热器(1分);当水的温度高到一定程度时,节温器里的变形金属由于高温而打开,这时冷却水就经过大循环(1分),经过散热器。通过大/小循环将发动机的热量带走,通过风扇、散热器进行冷却,然后进行下一个循环(1分)。

3. 机油集滤器---机油泵---粗滤器----主油道----油底壳

4. 功用:在驾驶员的操纵下控制(改变或保持)汽车的行驶方向1分);组成:由转向器1分)和转向传动机构1分)两大部分组成。

5.  A.电动机(1分);B.电磁开关(1分);C.啮合器(1分)

6.  A.前照灯应保证车前有明亮而均匀的照明,使驾驶员能看清车前150m以内路面上的任何障碍物。(2分)

B. 应具有防止眩目的装置,确保夜间两车迎面相遇时,不使对方驾驶员因产生眩目而造成事故。(1分)


附件2:

轴的测量操作考试样题

(一)仪具与材料

1. 某汽车品牌发动机曲轴1只。

2. 25~50 mm、50~75 mm、75~100 mm等规格的外径千分尺各一只。

3. 平台、V型铁

4. 其它:记录笔、棉丝等。

(二) 操作步骤及评分要求

1. 检视曲轴编号标示应清晰,填写曲轴编号,检查各轴颈应无裂纹、拉伤和锈蚀,否则应上报考官更换曲轴。

2. 测量曲轴轴颈直径。按记录表中规定的轴颈编号,用外径千分尺测量主轴颈和连杆轴颈的直径实测值,填写“曲轴测量记录表6-1”。需用外径千分尺对主轴颈两侧靠近曲柄臂的两个截面的每个截面6个不同方向进行测量,两个截面共测12次。将测量结果填写入“曲轴测量记录表6-2”;同样,需用外径千分尺对连杆轴颈两侧靠近曲柄臂的两个截面的每个截面6个不同方向进行测量,两个截面共测12次,并将测量结果填写入“曲轴测量记录表6-3”。

3. 填写完成“曲轴测量记录表6-1、记录表6-2、记录表6-3”。

1)轴颈圆度

每一测量截面中任意方向主轴颈和连杆轴颈直径误差最大值和最小值差值的一半即为该截面的圆度。

主轴颈和连杆轴颈每一个测量截面均有各自的圆度,检验结果取两个规定测量截面中圆度最大的一个作为该主轴颈和连杆轴颈的圆度。

圆度的计算结果按四舍五入保留3位小数。

(2)圆柱度

   两个测量截面中任意方向轴颈的最大值和最小值差值的一半即为该轴颈的圆柱度。

圆柱度的计算结果四舍五入保留3位小数。

(3)轴颈最大磨损量

轴颈最大磨损量为两个规定的测量截面中轴颈尺寸误差的最大值。

轴颈最大磨损量 = 轴颈标准值 - 轴颈截面直径最小值

6-1 曲轴测量记录表(共30分)

曲轴编号(5分)

轴颈编号

检查曲轴各轴颈有无裂纹、拉伤和锈蚀(5分)

轴颈名称

轴颈直径(mm)

标准值

实测值(10分/值)

---

主轴颈

---

连杆轴颈

---

6-2曲轴测量记录表(共54分)

主轴颈直径(mm)

1

2

3

4

5

6

左侧每空3分,共36分

截面1

截面2

主轴颈圆度(mm)(6分)

主轴颈圆柱度(mm)(6分)

主轴颈最大磨损量(mm)(6分)

6-3曲轴测量记录表(共54分)

连杆轴颈直径(mm)

1

2

3

4

5

6

左侧每空3分,共36分

截面1

截面2

连杆轴颈圆度(mm)(6分)

主连杆轴圆柱度(mm)(6分)

连杆轴颈最大磨损量(mm)(6分)

备注:轴颈直径实测值取2位小数,其他均取3位小数。

(三) 考核综合要求评分(见表7)

7   操作考核过程评分记录表

评分点

序号

评分点

配分

评分点

评分标准

评分点

实得分

1

5

清点测量工具、设备、材料(5分)

2

10

根据“曲轴测量记录表”中的轴颈编号找出相应的主轴颈(5分)和连杆轴颈(5分)

3

4

根据轴颈直径的标准值,选用合适规格的外径千分尺测量(选用错误扣4分,再提示用正确规格千分尺)

4

8

清洁并放回外径千分尺等工具

5

5

整理设备、材料等

6

合计32

过程得分




附件3:

汽车电器元器件测量

(一)仪具及材料

1.考试专用车用继电器一只、5瓦灯泡一个

2.数字万用表一只

3.火开关一只

4.其它:记录笔、电工胶布等

(二)操作步骤

1.万用表测量准备,继电器、点火开关接脚的外部清洁(至2分钟)

2.继电器、点火开关认识(至5分钟)

3.车用继电器检测:利用万用表测量各接脚导通性/电阻值,并将检查结果填写在表格(见表8)中。(至30分钟)

4.依据测量结果,判断测量车用继电器接脚状态。(至40分钟)

5.线路连接:画出线路图、并按要求连接实物图。(至55分钟)

6.整理:分别对检测工具和工作台面、设备进行整理归位(至60分钟)

8 车用继电器检测记录表(总分61分)

继电器工作原理图

车用继电器各接脚的判断,用万用表测出车用继电器对应的各接脚之间的情况(电阻值或是否导通),并完成下表。



        图1                              2




测量记录





1

2

3

4

5

红表笔

1

------

2

------

------

3

------

------

------

4

------

------

------

------

5

------

------

------

------

------

黑表笔

导通打“√”,不导通“×”(每方格2分,共20分)。

检测结论

(每空3分,共21分)

1.通过以上表格可得出                                为导通,

                               为线圈接脚。线圈电阻为        。

2.通过所给工具(电源、导线、万用表)判断出                  为开关接脚。

(每脚4分,共20分)

3.将图1与图2 中的接脚相对应起来,写在下面。



二、电器元件线路连接(总分100分)

1、熟悉各个元器件的名称与实物相对应



 图1  四脚继电器 (20分)           图2  点火开关(10分)



 图3   5w灯泡(10分)

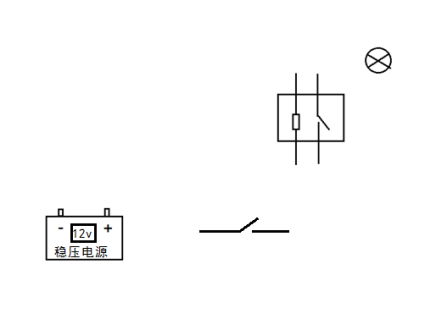

2、画图完成右侧元器件的线路连接

(60分)



3、根据所给的实物完成电器元件的线路连接。

1、 各个元器件端子连接正确。(10分)

2、 可以用点火开关控制灯泡工作。(15分)

3、 导线连接牢固可靠。(15分)

(三)考核综合要求评分(见表10)

10  技能操作考核评分记录表

评分点

序号

评分点

配分

评分点

评分标准

评分点

实得分

备注

1

10

操作工位器材摆放

总成绩由两分项工单中的填表以及填空得分与技能操作考核得分之和组成。

2

5

清点工具(万用表等)

3

9

万用表好坏检查

4

10

万用表使用方法

5

5

万用表用后归位

6

10

元器件的档位操作

7

10

工位现场整理

总分

59
